　　電動閥門種類及型號有哪些（各種閥門的用途）

　　閥門

　　鋼制閥門包含：閥體、閥蓋或蓋板等承壓件。

　　閥門型號由閥門類型、驅動方式、連接形式、結構形式、密封面或襯里材料、壓力、閥體材料七部分組成。

　　（口訣：光（類）驅連接（結）密押題：類型、驅動、連接、結構、密封面襯里、壓力、閥體材料。

　　Z941H-16C：Z閘閥；9電動；4法蘭連接；1明桿單閘板；H合金鋼；16kg公稱壓力；C碳鋼）

　　閥門的分類：

　　（1）按行業分：通用閥門、工業閥門、石化工業閥門、核電廠閥門、建筑閥門等。

　　（2）按結構分：閘閥、截止閥、節流閥、球閥、蝶閥、隔膜閥、旋塞閥、止回閥、安全閥、減壓閥、疏水閥、排污閥、調節閥、分配閥、混合閥、水力控制閥等。

　　（3）按驅動方式分：手動閥門、電動閥門、液壓閥門和氣動閥門。

　　（4）按溫度和壓力分：低、中、高、超高壓閥門；高、中、常、低、超低溫閥門。

　　補充知識點：

　　1.閥門的定義

　　閥門（流體輸送系統中的控制部件）的定義：閥門是用來開閉管路、控制流向、調節和控制輸送介質的參數（溫度、壓力和流量）的管路附件。根據其功能，可分為關斷閥、止回閥、調節閥等。

　　2.按用途和作用分類

　　（1）截斷閥類：主要用于截斷或接通介質流。包括閘閥、截止閥、隔膜閥、旋塞閥、球閥、蝶閥等。

　　（2）調節閥類：主要用于調節介質的流量、壓力等。包括調節閥、節流閥、減壓閥等。

　　（3）止回閥類：用于阻止介質倒流。包括各種結構的止回閥。

　　（4）分流閥類：用于分配、分離或混合介質。包括各種結構的分配閥和疏水閥等。

　　（5）安全閥類：用于超壓安全保護。包括各種類型的安全閥。

　　3.機電工程管理與實務中提到的閥門

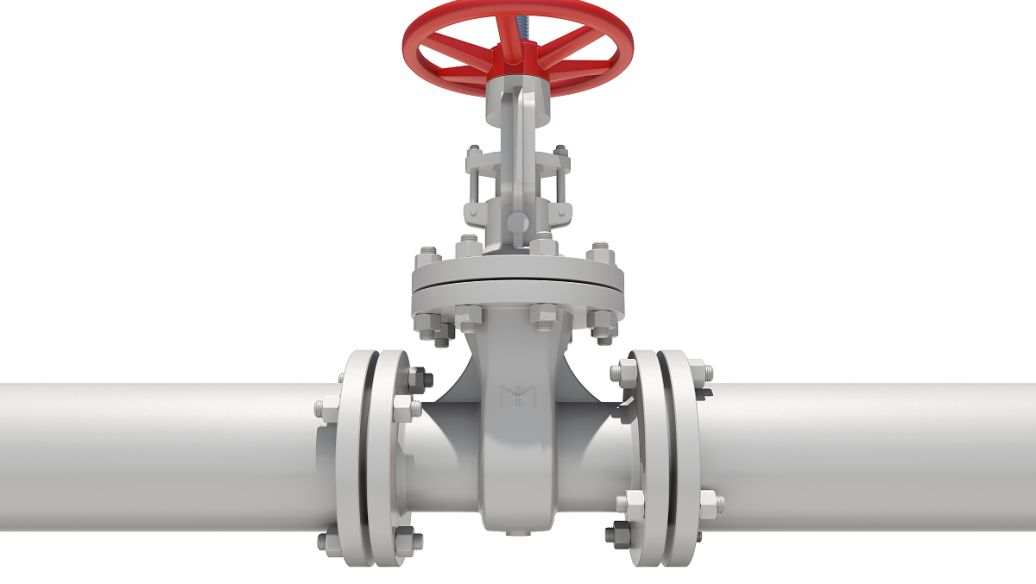

　　（1）閘閥

　　閘閥（gatevalve）是一個啟閉件閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關，不能作調節和節流。

　　（2）截止閥

　　截止閥，也叫截門，是使用最廣泛的一種閥門之一。，截止閥作為一種極其重要的截斷類閥門，其密封是通過對閥桿施加扭矩，閥桿在軸向方向上向閥瓣施加壓力，使閥瓣密封面與閥座密封面緊密貼合，阻止介質沿密封面之間的縫隙泄漏。截止閥安裝具有方向性。

　　（3）止回閥

　　止回閥是指啟閉件為圓形閥瓣并靠自身重量及介質壓力產生動作來阻斷介質倒流的一種閥門。屬自動閥類，又稱逆止閥、單向閥、回流閥或隔離閥。止回閥安裝也具有方向性。

　　（4）安全閥

　　安全閥是啟閉件受外力作用下處于常閉狀態，當設備或管道內的介質壓力升高超過規定值時，通過向系統外排放介質來防止管道或設備內介質壓力超過規定數值的特殊閥門。安全閥屬于自動閥類，主要用于鍋爐、壓力容器和管道上，控制壓力不超過規定值，對人身安全和設備運行起重要保護作用。注安全閥必須經過壓力試驗才能使用。安全閥也具有方向性。

　　4.安裝要求

　　（1）閥門安裝之前，應仔細核對所用閥門的型號、規格是否與設計相符；

　　（2）根據閥門的型號和出廠說明書檢查對照該閥門可否在要求的條件下應用；

　　（3）閥門吊裝時，繩索應綁在閥體與閥蓋的法蘭連接處，且勿拴在手輪或閥桿上，以免損壞閥桿與手輪；

　　（4）在水平管道上安裝閥門時，閥桿應垂直向上，不允許閥桿向下安裝；

　　（5）安裝閥門時，不得采用生拉硬拽的強行對口連接方式，以免因受力不均，引起損壞；

　　（6）明桿閘閥不宜裝在地下潮濕處，以免閥桿銹蝕。

　　5.閥門型號具體編制方法

　　下面是標準的閥門型號編寫方法里各代號的順序圖：

　　理解左邊的圖，是看懂各種閥門型號的第一步。下面先舉個例子讓大家有個大致的了解：

　　閥門型號：“Z961Y-100IDN150”這是個完整的閘閥型號，講編制里頭不包括最后的“DN150”這個是閥門口徑為150mm的意思，好理解的。

　　前面部分：“Z961Y-100I”根據上面的順序圖對入座，如下：

　　“Z”是1單元；“9”是2單元；“6”是3單元；“1”是4單元；“Y”是5單元；“100”是6單元；“I”是7單元

　　這個閥門型號意義為：閘閥、電動驅動、焊接連接、楔式單閘板、硬質合金密封、10Mpa壓力、鉻鉬鋼閥體材質。
